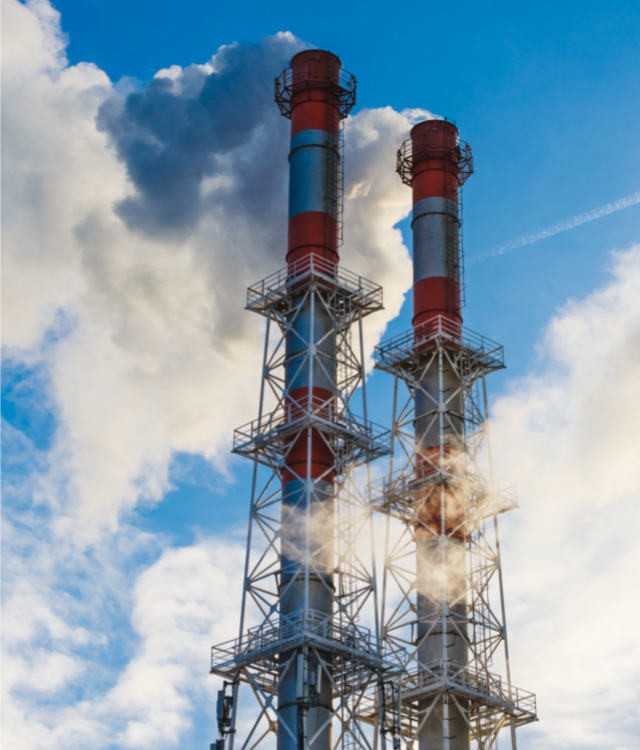

塔架式烟囱设计时要注意什么
1、抗震承载力
在烟囱塔架设计过程中,一般要求抗震强度为7度。根据《烟囱设计规范》的要求,竖向地震的影响可以忽略不计。振型分解反应谱法可用于计算地震作用。根据结构计算要求,钢塔阻尼值一般为0.02,重力荷载值一般为0.5。同时,根据各层塔架荷载计算要求,按地震作用计算方法确定地震对烟囱的荷载作用。
2、荷载组合
在计算过程中,确定塔的安全系数0.1是必要的。烟囱塔架设计使用年限需达到50年标准。
3、冰荷载与温度效应
对于塔架的施工位置,如果在轻度结冰区,应考虑冰荷载和温度对塔架的影响。再加上排气管支架在平台上的作用,横向塔在变形后会发生变化,因此温度对烟囱的影响可以忽略不计。
烟囱长期运行不得超过100℃。当烟气超过运行工况时,可在烟囱前端设置冷却措施。
事故发生后30分钟内,温度不得超过树脂的玻璃化转变温度。
低温环境温度不应低于-40℃。
塔式和缆索式玻璃钢烟囱的层间挠度不应超过相应支撑间距的1/120。
玻璃钢烟囱的基材应为反应性阻燃环氧乙烯基酯树脂,烟囱设计使用寿命不低于30年。
玻璃钢烟囱外露时,外表面应加紫外线吸收剂,外表面层厚度不应小于0.5mm。
